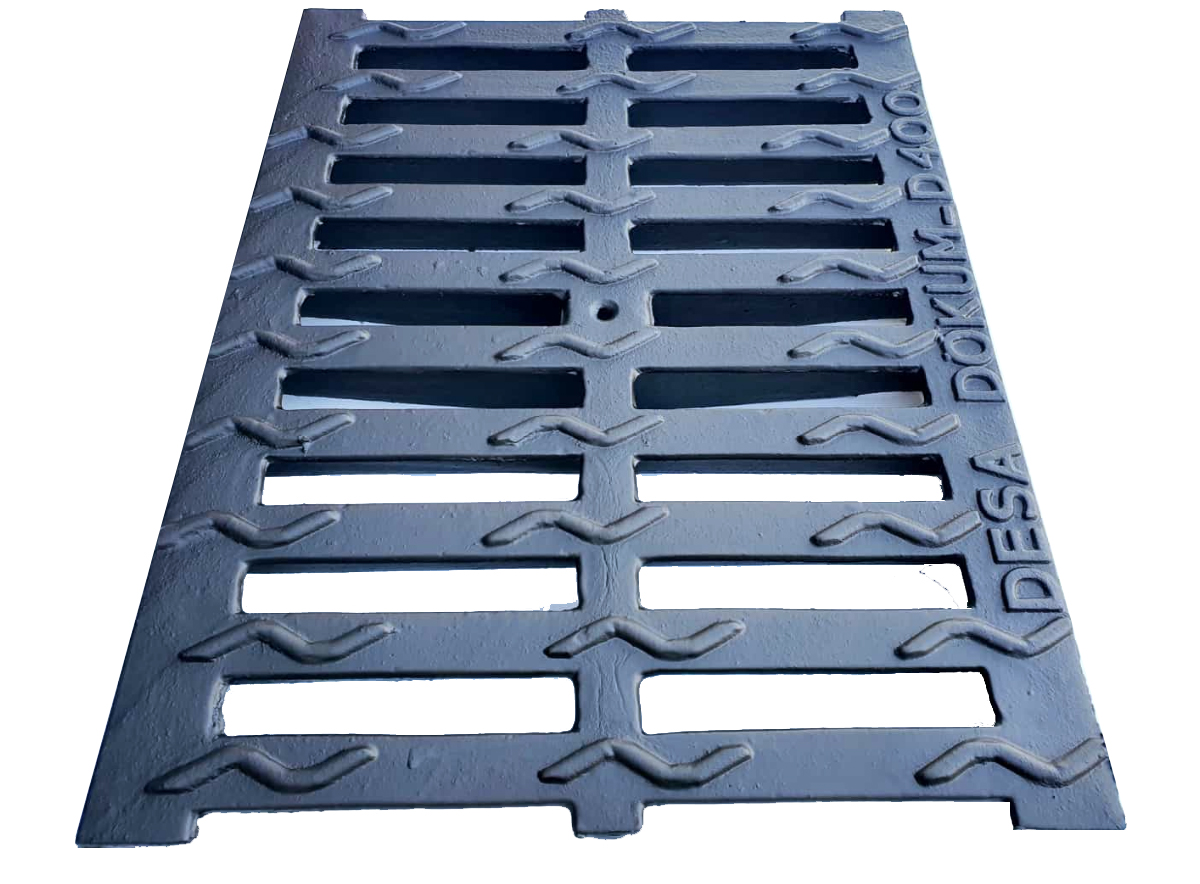

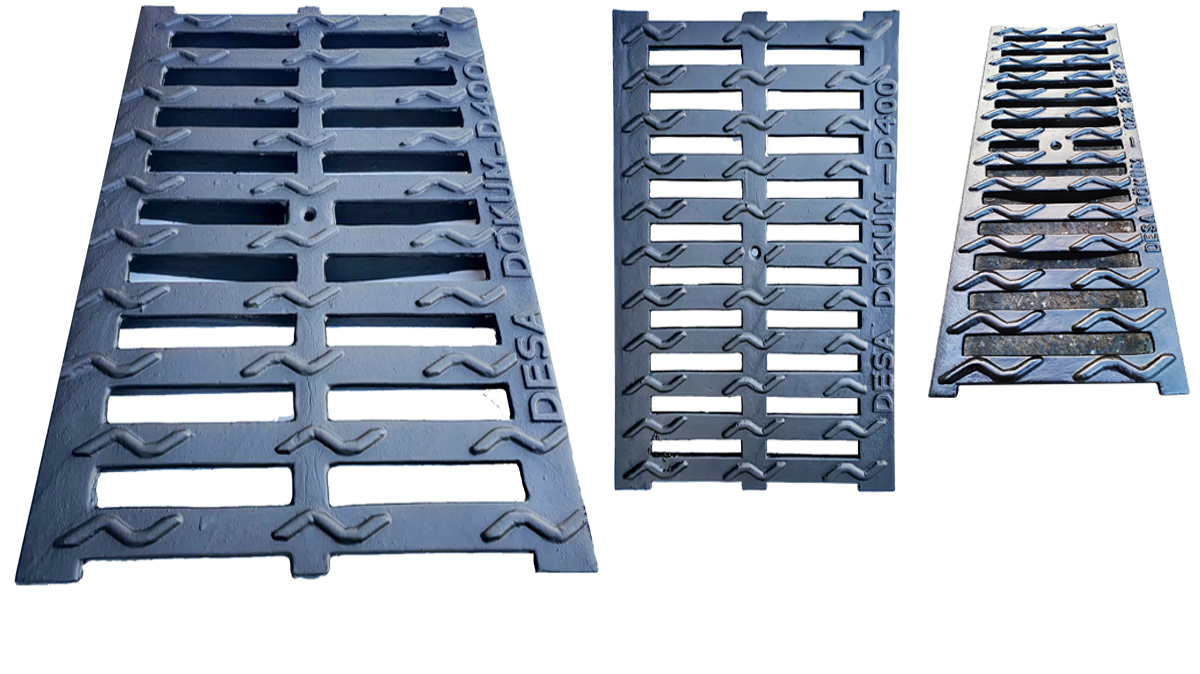

Bağlantı Yuvalı Izgara
Lineer drenaj kanalları için sfero döküm, bitüm boyalı ürün çözümü.
Ürün Modelleri ve Teknik Ölçüler

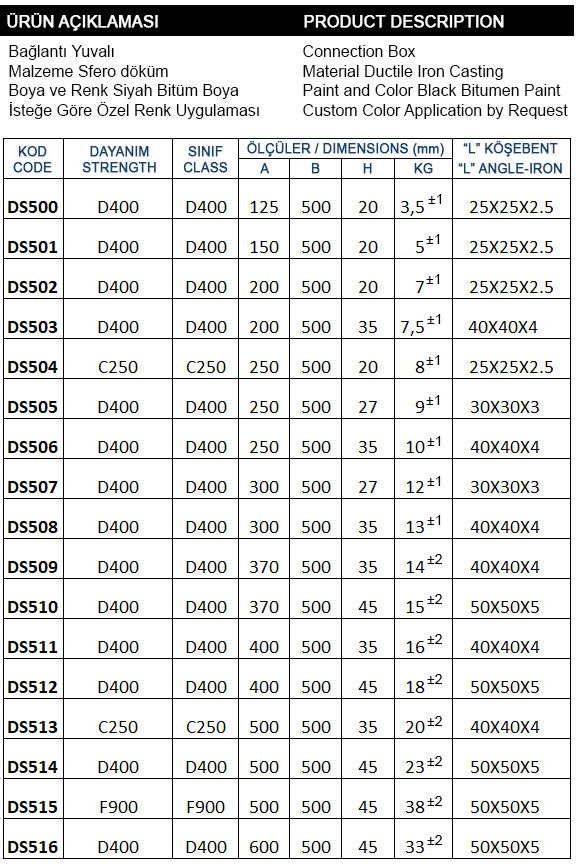

Sfero Döküm Kanal Izgarası Teknik Çizelgesi
Bağlantı yuvalı sfero döküm kanal ızgaraları siyah bitüm boya ile sunulur; talebe ve teknik uygunluğa göre özel renk uygulaması değerlendirilebilir. DS500–DS516 modellerinin ölçü ve sınıf bilgilerini karşılaştırabilirsiniz.
Saha Uygulaması
Kanal, L köşebent ve çevre kaplamasıyla birlikte değerlendirilir.
DS500–DS516 Ürün Ölçüleri
Tüm ölçüler milimetre, ağırlıklar kilogramdır.
| Kod | Dayanım | Sınıf | A | B | H | KG | L Köşebent |
|---|---|---|---|---|---|---|---|
| DS500 | D400 | D400 | 125 | 500 | 20 | 3,5 ±1 | 25×25×2,5 |
| DS501 | D400 | D400 | 150 | 500 | 20 | 5 ±1 | 25×25×2,5 |
| DS502 | D400 | D400 | 200 | 500 | 20 | 7 ±1 | 25×25×2,5 |
| DS503 | D400 | D400 | 200 | 500 | 35 | 7,5 ±1 | 40×40×4 |
| DS504 | C250 | C250 | 250 | 500 | 20 | 8 ±1 | 25×25×2,5 |
| DS505 | D400 | D400 | 250 | 500 | 27 | 9 ±1 | 30×30×3 |
| DS506 | D400 | D400 | 250 | 500 | 35 | 10 ±1 | 40×40×4 |
| DS507 | D400 | D400 | 300 | 500 | 27 | 12 ±1 | 30×30×3 |
| DS508 | D400 | D400 | 300 | 500 | 35 | 13 ±1 | 40×40×4 |
| DS509 | D400 | D400 | 370 | 500 | 35 | 14 ±2 | 40×40×4 |
| DS510 | D400 | D400 | 370 | 500 | 45 | 15 ±2 | 50×50×5 |
| DS511 | D400 | D400 | 400 | 500 | 35 | 16 ±2 | 40×40×4 |
| DS512 | D400 | D400 | 400 | 500 | 45 | 18 ±2 | 50×50×5 |
| DS513 | C250 | C250 | 500 | 500 | 35 | 20 ±2 | 40×40×4 |
| DS514 | D400 | D400 | 500 | 500 | 45 | 23 ±2 | 50×50×5 |
| DS515 | F900 | F900 | 500 | 500 | 45 | 38 ±2 | 50×50×5 |
| DS516 | D400 | D400 | 600 | 500 | 45 | 33 ±2 | 50×50×5 |
Ürün açıklaması: Bağlantı yuvalı · Malzeme: sfero döküm · Boya: siyah bitüm boya · İsteğe göre özel renk uygulaması. Sipariş öncesinde güncel teknik föy ve proje uygunluğu teyit edilmelidir.
Doğru Ürün Seçimi
Kanal Izgarası Seçerken Nelere Dikkat Edilmeli?
Yük Sınıfı
Yaya alanı, otopark, taşıt yolu veya ağır sanayi sahası oluşuna göre EN 124 sınıfı belirlenmelidir.
Hidrolik Açıklık
Izgara giriş alanı, yağış debisi ve kanal kapasitesi birlikte hesaplanmalı; yalnızca dış ölçüye bakılmamalıdır.
Kanal Uyumu
Izgara eni, boyu, oturma yüzeyi ve bağlantı yuvaları mevcut ya da tasarlanan kanalla eşleşmelidir.
Trafik Güvenliği
Yüzey deseni, açıklık yönü, sabitleme ve kapak hareketi yaya, bisiklet ve araç koşullarına göre ele alınmalıdır.
Korozyon ve Yüzey
Saha ortamı, kimyasal temas ve estetik beklentiye göre yüzey koruması veya özel renk talebi değerlendirilir.
Bakım Erişimi
Temizlik sıklığı, sökme-takma yöntemi ve kanal içindeki tortuya erişim işletme maliyetini etkiler.
EN 124 Genel Rehberi
Sfero Döküm Izgara Yük Sınıfları
Aşağıdaki sınıflar genel yönlendirme içindir. Nihai ürün ve montaj detayı, güncel proje şartnamesine ve mühendislik değerlendirmesine göre seçilmelidir.
| Sınıf | Test yükü | Tipik değerlendirme alanı |
|---|---|---|
| A15 | 15 kN | Yalnızca yaya ve bisiklet alanları |
| B125 | 125 kN | Kaldırım, yaya bölgesi ve bazı özel otoparklar |
| C250 | 250 kN | Bordür ve yol kenarı drenaj bölgeleri |
| D400 | 400 kN | Taşıt yolları ve yoğun araç trafiği |
| E600 | 600 kN | Liman, terminal ve ağır endüstriyel saha |
| F900 | 900 kN | Havalimanı ve çok yüksek tekerlek yükleri |
Teknik not: kN test yükü, günlük dildeki “ton taşıma” ifadesiyle doğrudan aynı değildir. Kanal gövdesi, çevre betonu, yataklama ve montaj kalitesi sistem dayanımını etkiler.
Malzeme Avantajı
Neden Sfero Döküm Kanal Izgarası?
Performans Odaklı Yapı
- Küresel grafit mikro yapısı sayesinde güçlü çekme ve darbe davranışı
- Dinamik araç yüklerinin bulunduğu alanlar için uygun ürün tasarımı imkânı
- Bağlantı, kilit ve kaymayı azaltan yüzey seçenekleri
- Özel ölçü ve renk taleplerinin teknik olarak değerlendirilebilmesi
Uygulama Alanları
- Karayolları, site yolları ve otoparklar
- Fabrika, depo ve lojistik sahaları
- Akaryakıt istasyonları ve servis yolları
- Meydan, yaya bölgesi ve peyzaj projeleri
- Terminal, liman ve ağır hizmet alanları
Fiyat ve Teklif
Sfero Döküm Kanal Izgarası Fiyatları Nasıl Belirlenir?
Sfero döküm ızgara fiyatı; tek başına kilogram veya dış ölçüye göre değil, bütün ürün ve proje gereksinimlerine göre hazırlanır.
- Izgara eni, boyu ve toplam kanal metrajı
- Gerekli EN 124 yük sınıfı
- Birim ürün ağırlığı ve ürün geometrisi
- Bağlantı yuvası, kilit veya sabitleme talebi
- Özel renk ve yüzey işlemi
- Adet, sevkiyat ve teslim programı
Alternatif ürünler için yağmur suyu ızgaraları, polimer kanallar, plastik kanal ızgaraları ve paslanmaz ızgaralar sayfalarını inceleyebilirsiniz.
Sık Sorulan Sorular
Sfero Döküm Kanal Izgaraları Hakkında
Sfero döküm kanal ızgarası ne işe yarar?
Yüzey suyunu lineer drenaj kanalına alırken kanalın üstünde güvenli geçiş yüzeyi oluşturur ve tasarım sınıfına uygun yükleri taşır.
D400 kanal ızgarası her yol için uygun mudur?
D400 taşıt yollarında sık değerlendirilir; ancak trafik tipi, tekerlek yükü, kanal gövdesi ve montaj detayı doğrulanmadan otomatik seçim yapılmamalıdır.
Özel renk uygulanabilir mi?
Saha koşulu, yüzey sistemi, adet ve teknik uygunluğa göre özel renk seçeneği değerlendirilebilir.
Izgara fiyatı için hangi bilgiler gerekir?
Ölçü, metraj/adet, yük sınıfı, bağlantı sistemi, yüzey talebi ve teslim yerini paylaşmanız gerekir.
Projenize Uygun Kanal Izgarası İçin Teklif Alın
Kesit, ölçü, yük sınıfı ve metraj bilgilerinizi paylaşın; Desa Döküm satış ekibi uygun çözümü hazırlasın.
